Модуль выключателя сенсорного на TTP223
Продан по цене «Купить сейчас».
Модуль выключателя сенсорного на TTP223
Описание лота
Состояние | Новое |

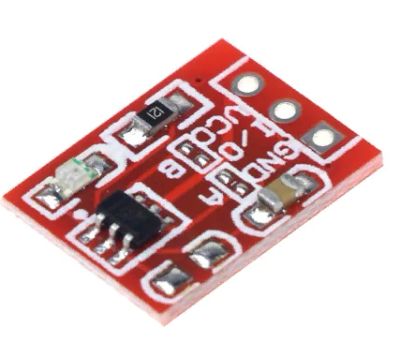

Модуль выключателя сенсорного на TTP223 имеет четыре режима работы, которые устанавливаются путем пайки вывода TOG микросхемы на плюс питания или на землю. На плате для этого предусмотрены точки спайки A и B.
АВ - 00 - Кнопка (нажатие). Высокий уровень ТТЛ на выходе (вкл)
АВ - 01 - Триггер (переключатель). Высокий уровень ТТЛ на выходе (вкл)
АВ - 10 - Кнопка. Низкий уровень ТТЛ на выходе (выкл)
АВ - 11 - Триггер (переключатель). Низкий уровень ТТЛ на выходе (выкл)
Где 1 -спаяно, 0 -не спаяно.
Улучшена чувствительность. Может работать как датчик касания - емкостный сенсор срабатывает на расстоянии до 4 мм.
Широкий диапазон питания DC 2,5 -5,5В
Экономичный. Потребление тока в режиме ожидания 1,5 -3 мкА.
Можно менять чувствительность путем смены конденсатора на плате от 0 -50 пикофарад.
Мах. ток цифрового выхода 4 мA (при испытании с Модуль реле 5V HL показал следующие результаты: при питании 5V потребелние тока 3,25 мА, при питании 3,3В потребление 2,15 мА).
